Mauerverbinder, Flachanker, Anschlussanker 300 x 20 x 0,7mm
Sofort versandfertig, Lieferzeit ca. 1-3 Tage
Mauerverbinder, Flachanker, Anschlussanker 300 x 20 x 0,7mm
Mauerverbinder / Flachanker 300mm | 50 Stück

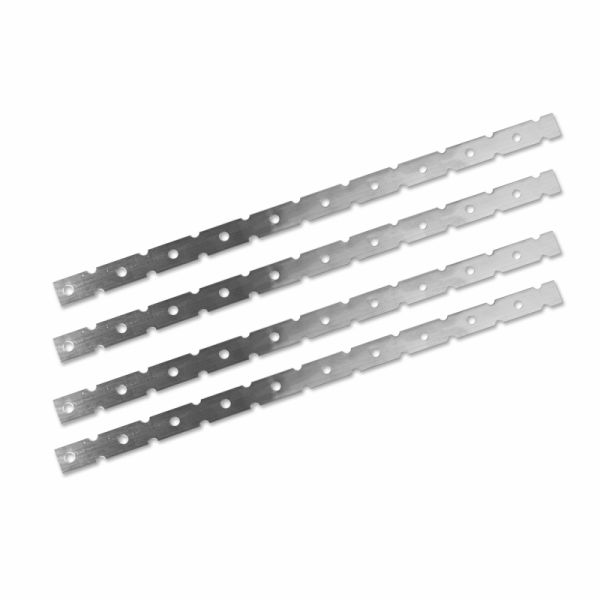

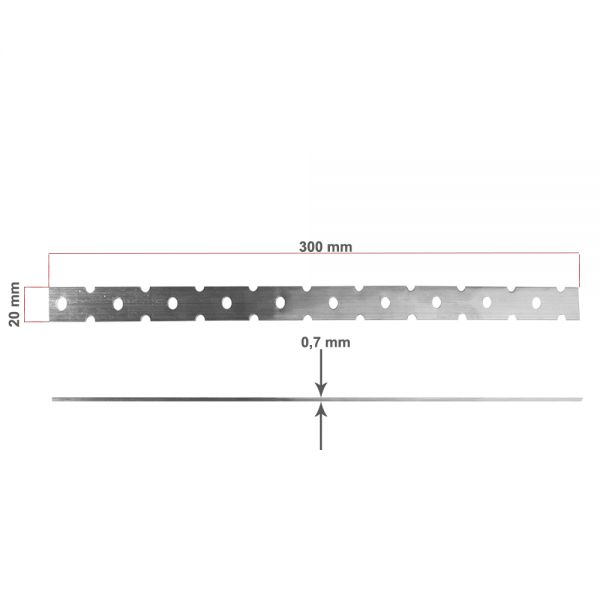

Abmessung: 300mm x 20mm x 0,7mm
Bauaufsichtlich Zugelassen: Zul-Nr.: Z-17.1-711

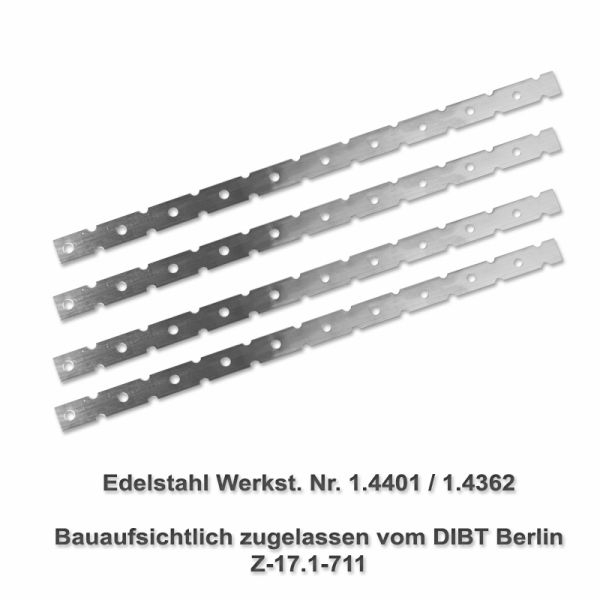

aus Edelstahl Werkst.Nr. 1.4401 / 1.4362
Anwendungsgebiete:
Der traditionelle Mauerverbinder im Mauerwerksbau.

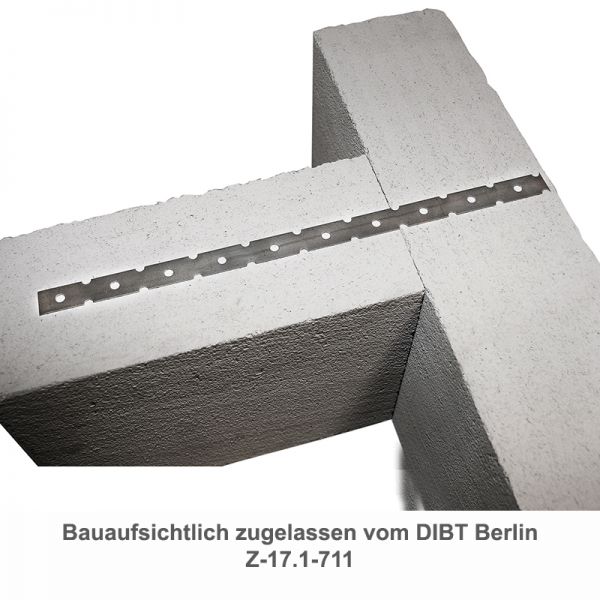

Mauerverbinder für die Stumpfstoßtechnik zum Verbinden einer Längs- und Querwand.
Mauerwerksverbinder zum Herstellen von Wandanschlüssen.

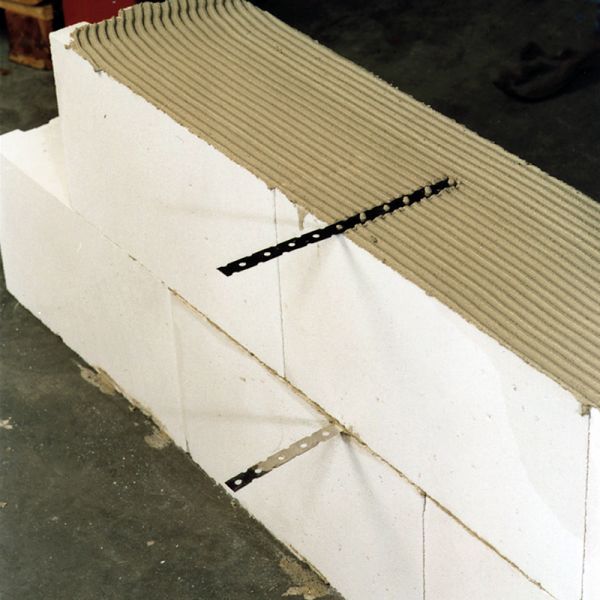

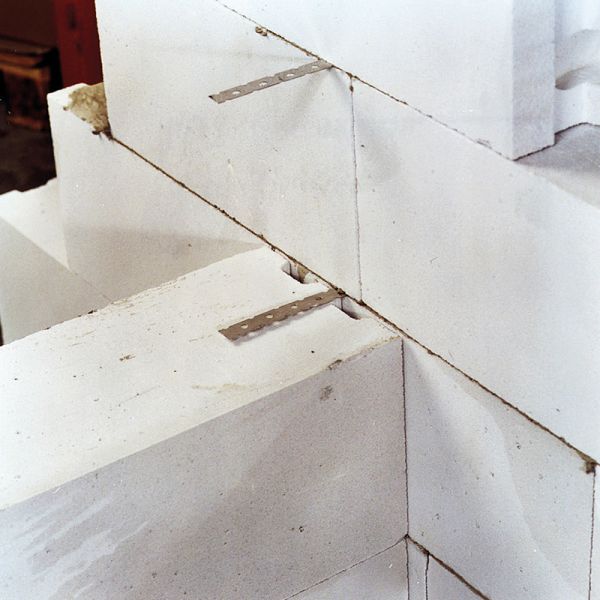

Die Mauerverbinder sind zur Hälfte in der Lagerfuge einzulegen, an welcher die aussteifende Wand anstößt.
Somit wird ein fester Verbund gewährleistet (Stumpfstoßtechnik).
Anleitung:

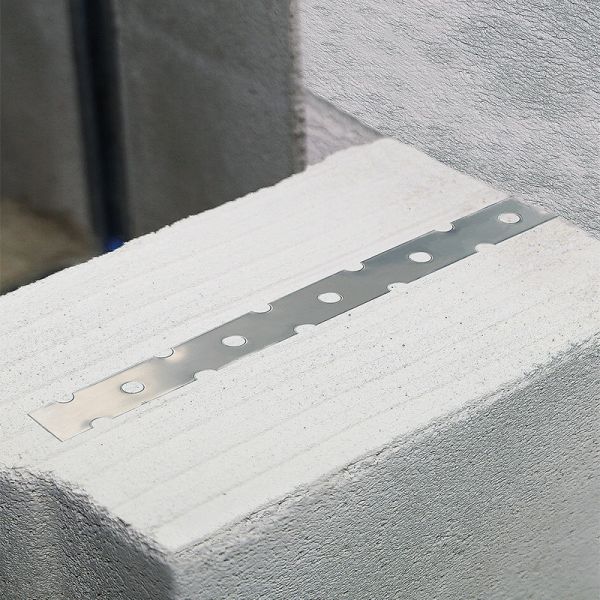

Die Mauerverbinder müssen vollständig in die Fuge eingebettet werden. Verbinder dazu in halber Fugenhöhe einlegen und Oberseite mit Mörtel bedecken. Mindestfugendicke 2 mm (bei Mauerwerk im Dünnbettverfahren). Rechtwinklig zwischen Stirnflächen der miteinander zu verbindenden Wände einbauen. Stoßfugen zwischen quer zueinander verlaufenden Wänden sind stets über die Wanddicke zu vermörteln.
Die Mauerverbinder müssen vollständig in die Fuge eingebettet werden. Verbinder dazu in halber Fugenhöhe einlegen und Oberseite mit Mörtel bedecken. Mindestfugendicke 2 mm (bei Mauerwerk im Dünnbettverfahren). Rechtwinklig zwischen Stirnflächen der miteinander zu verbindenden Wände einbauen. Stoßfugen zwischen quer zueinander verlaufenden Wänden sind stets über die Wanddicke zu vermörteln.
Mindesteinbindelänge: 140 mm
Für zweigeschossige Ein- und Zweifamilienhäuser sowie bis zu 4-geschossige Gebäude lassen sich einfache Regelausführungen des Ankeranschlusses zwischen tragender Wand und aussteifender Querwand angeben. Hierbei werden folgende Verankerungsstellen, über die Gebäudehöhe verteilt, vorgesehen,
- Bei Ein- und Zweifamilienhäusern bis zu zwei Geschossen:
in jede 2. Lagerfuge (Abstand ≤ 50 cm) wird ein Mauerverbinder eingelegt. - Bei Gebäuden mit zwei bis vier Geschossen
in jede Lagerfuge (Abstand ≤ 25 cm) wird ein Mauerverbinder eingelegt.
Unter folgenden Voraussetzungen gelten o.g. Regelausführungen:
Geschösshöhe h ≤ 2,75 m
Wanddicke der tragenden Wand d ≤ 24 cm
Abstand der Querwände b ≤ 7,2 m
Wandlast bei Gebäuden mit bis zu zwei Geschossen: N ≤ 70kn/m,
Wanddicke der tragenden Wand d ≤ 24 cm
Abstand der Querwände b ≤ 7,2 m
Wandlast bei Gebäuden mit bis zu zwei Geschossen: N ≤ 70kn/m,
mit zwei bis vier Geschossen: N ≤ 150 kn/m
Einbindelänge des Ankerblechs ≥ 14 cm (bei Ankerlänge 30 cm).
Einbindelänge des Ankerblechs ≥ 14 cm (bei Ankerlänge 30 cm).
Für größere Wandlasten bzw. bei 30 und 36,5 cm dicken Wänden gilt die
beschriebene Regelausführung nicht.
Technische Daten:
Länge: 300 mm
Breite: 20 mm
Dicke: 0,7 mm
Gewicht/Stück: 0,029Kg
Material: Edelstahl A4 / Zul-Nr.: Z-17.1-711
Breite: 20 mm
Dicke: 0,7 mm
Gewicht/Stück: 0,029Kg
Material: Edelstahl A4 / Zul-Nr.: Z-17.1-711
| Befestigen: | Mauerverbinder |
- Hersteller:HR
- EAN:4260613182265
- Artikelgewicht: 1.45 kg
- Artikel-Nr. MV370-50

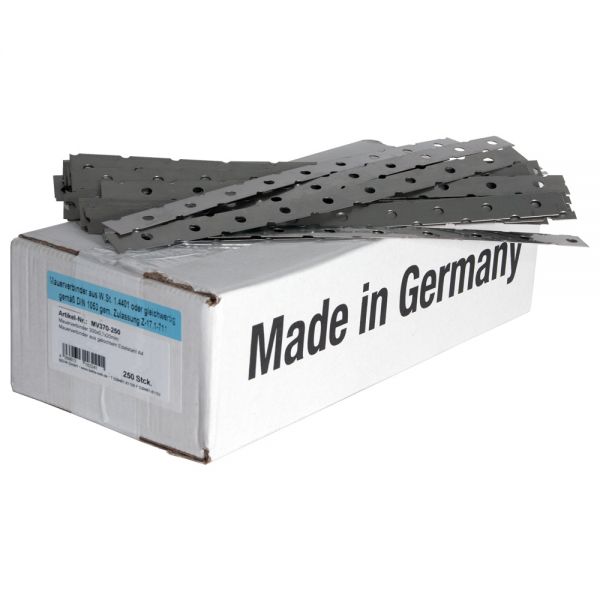

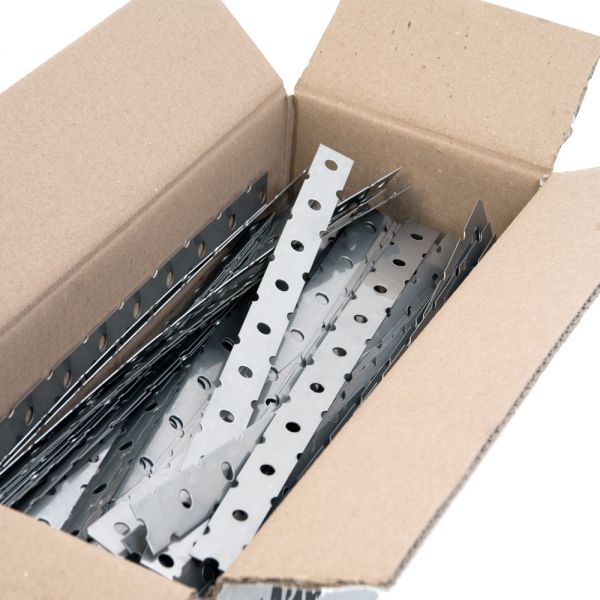

- Zusatzinfo: VPE: 50 Stück
